工法概要
DLPによる光造形は、紫外線硬化の液体レジンにプロジェクターによる光を照射して造形する3Dプリント方式です。レーザー光を使用するSLA とは異なり、面状に照射することで高速に造形できることが特長です。また、使用する Figure 4 は材料ラインナップが豊富で、耐熱・透明・生体適合性など、ニーズによって材料の使い分けが可能です。

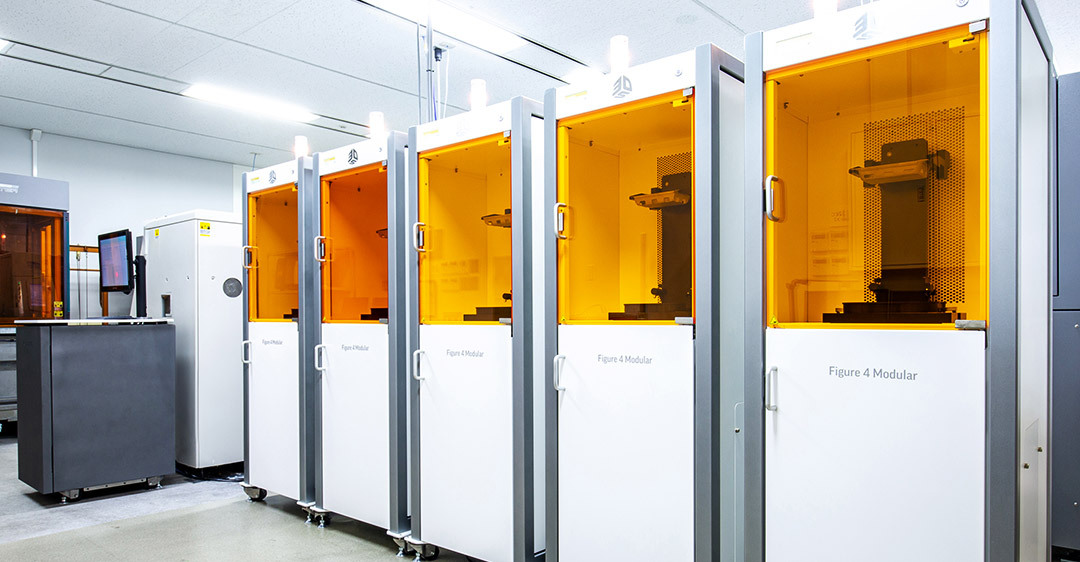

| 機種 | Figure 4 Modular本機は株式会社ケイズデザインラボ取得の補助金事業の「デジタル製造プログラム」に共同事業として協力設置しています。 |
|---|---|
| 積層厚 | 0.01 ～ 0.1mm（通常0.05mm） |
| 最大一括造形サイズ | X124.8×Y70.2×Z346mm |
| 形状再現の目安 | 0.1mm（最小肉厚） |
| 納期の目安 | 最短当日発送 |
-
加工精度
-
コスト
-
強度
-
納期
材料ラインナップ
-

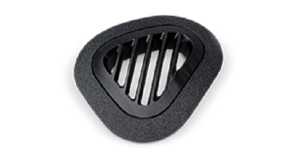

PRO-BLK 10
優れた強度と耐久性を併せ持った黒い硬質素材
-

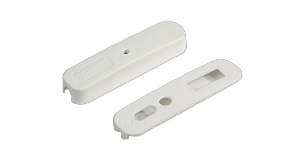

Rigid White
ISO規格に適合した白い硬質素材
-
Rigid Gray
熱特性と機械特性、長期使用に適したグレイ硬質素材
-
RUBBER-65A BLK
長期的な環境安定性に対応した優れた破断伸び中硬度ゴム
-

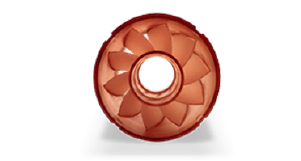

HI TEMP 300-AMB
半透明で褐色の耐熱性樹脂、荷重たわみ温度300度以上
-
High Temp 150C FR Black
熱変形温度150度以上、難燃性黒色プラスチック
-

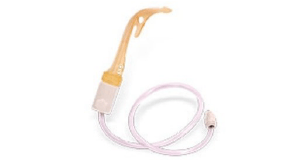

MED-AMB 10
生体適合性。ISO規格に適合した半透明な琥珀色の材料
-

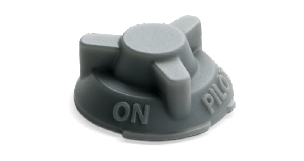

TOUGH-GRY 10
高速造形が可能な硬質な灰色材料
-
TOUGH-GRY 15
部品生産に適した剛性と耐久性に優れた灰色材料
-

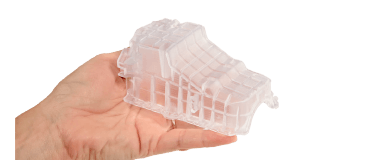

Tough Clear
後処理で完全な透明化が可能な透明量産グレード材料
特徴
-
短納期対応
最大毎時100mmの速度で造形が可能ですので、即日プロトタイプ製作はもちろんのこと、金型レスで製品の小ロット生産に使用することができます。小物であれば非常に短時間での造形が可能なため、ご発注のタイミング・作製サイズにより、当日発送も可能です。
-
高精度
最小積層ピッチ10μm（標準は30μm）・ピクセル分解能65μmと高精細かつ高品質な造形スペックで、デジタルシボなど製品表面の質感表現を含む製品のダイレクト生産が可能です。
-
材料ラインナップが豊富
標準材料である『PRO-BLK 10』は優れた強度と耐久性を持ち、製品としての仕様にも耐えうる特性を持っています。
また、特殊用途として耐熱 300 度の『HI TEMP 300-AMB』や、難燃性レジンの『High Temp 150C FR Black』、後処理によって透明化が可能な『Tough Clear』、滅菌に対応する耐熱性と生体適合性を有する『MED-AMB 10』を常時在庫しております。
またご要望に応じて、ゴムライク材やホワイト色材料・グレー色材料などにも対応いたします。
工法比較表
 |
 |
 |
 |
|
|---|---|---|---|---|
| 工法 | 光造形 CMET社 SLA |

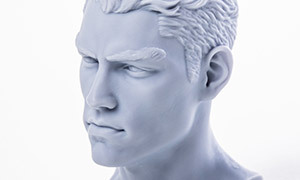

光造形 Formlabs社 SLA |
光造形 3D Systems社 DLP |
粉末焼結造形 EOS社 SLS |
| 寸法精度 |
|
|
|
|
| 表面滑らかさ |
|
|
|
|
| 耐久性 |
|
|
|
|
| 靭性 |
|
|
|
|
| 量産 |
|
|
|
|
| 可視化模型 |
|
|
|
|
| ワークサイズ | 大 | 中 | 小 | 中 |
