3Dプリンターと造形方向

造形方向の重要性

3Dプリンターによる形状の再現度は、造形の方向によって大きく異なります。形状再現度を高めるために、製品形状に合わせた造形方向を選択する必要があります。
例)造形方向を変えたモデルを図示します。

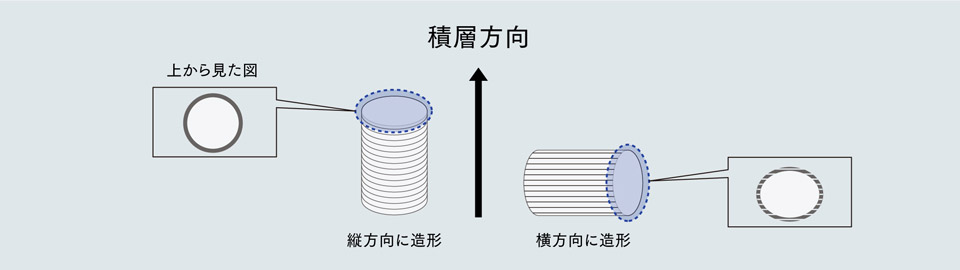

造形方向による影響のイメージ図 積層方向の違い

横方向にて造形した場合、円筒部分に積層段差が生じるだけでなく、断面全体として真円度が再現できない場合があります。これは、積層方向に対して垂直方向(Z方向)の寸法再現度が、水平方向(XY方向)に比べて劣るためです。JMCではご支給頂いたデータ・お客さまのニーズに合わせ、最適な造形方向をご提案いたします。
