インプラント治療に3Dプリンターを活用

光造形方式
段差処理
クリア塗装

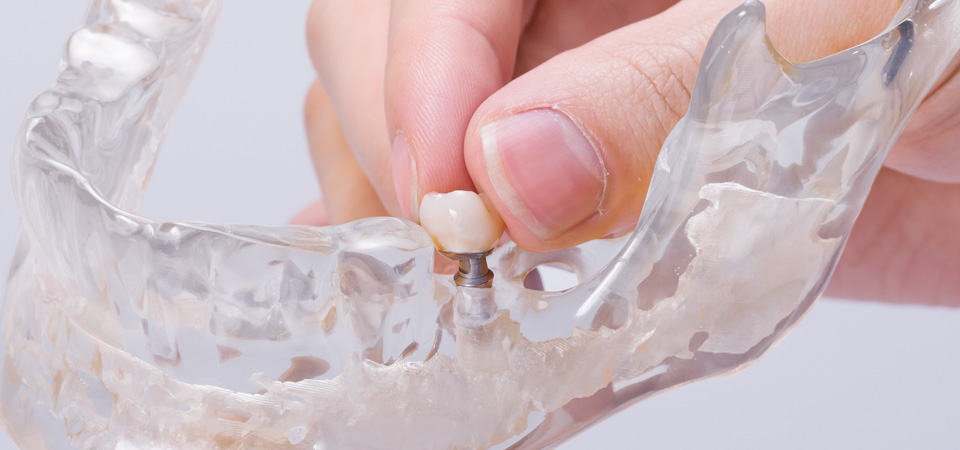

下顎の模型 下顎の模型

インプラントとは何らかのアクシデントにより失われた歯を外科手術によって人工歯根に置き換える治療です。歯の治療をおこなう場合、歯列模型を使うことが多くあります。歯列模型は患者さまの歯型をとり、石膏などに反転し模型を作製します。この方法のメリットは、患者さまから直接歯型をとり反転するため高精度な模型をとることができます。反面、上顎骨・下顎骨などの骨の形状(骨格)は皮膚や歯肉があるため把握することはできませんでした。インプラント治療は骨に人工歯根を埋入する手技のため、骨の形状や質量などを詳細に把握する必要があります。

近年は歯科用CTや医療用CTの進化と普及により、患者さまご自身のデータ(歯列と骨格)を取得することが出来るようになりました。CT撮影で得られたデータを加工し3Dプリンターで出力することにより術前のシミュレーションを実物大モデルでおこなえるようになりました。実物大モデルを手にすることでCAD画面上では不可能なフィット感などを治療チームで共有することにより、高度な治療計画を練ることができます。

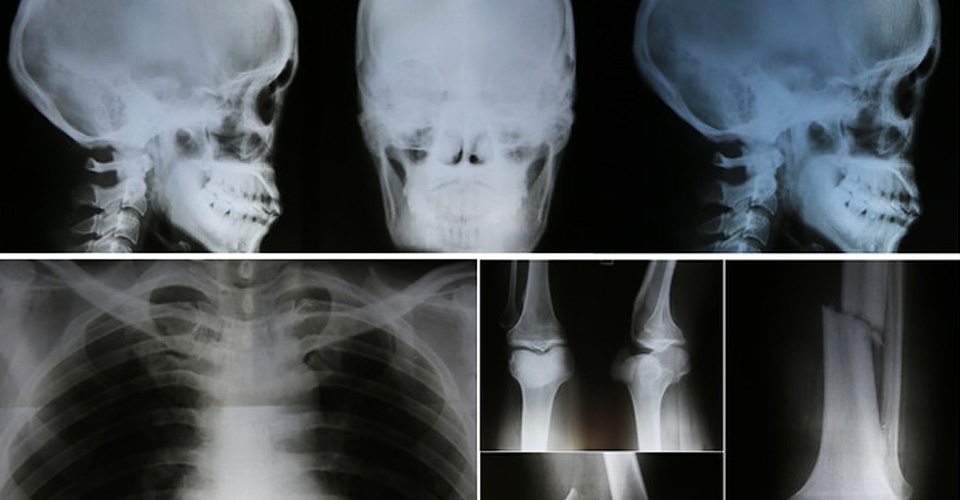

  • 頭部のX線CT画像


インプラント治療における3Dプリンター活用のメリット

インプラントの埋入する深さや角度などを事前に確認することの 大きなメリットとして以下の4点があります。
・治療時間の短縮
・治療精度の向上
・審美性の向上縮
・患者さまへの負担軽減



3Dプリンター出力モデルの用途

下顎の模型を使った確認作業

・モデルを確認しチームで治療計画の策定
・インフォームドコンセント
・埋入するインプラントの収まりを確認

CT撮影から3Dプリンター出力まで

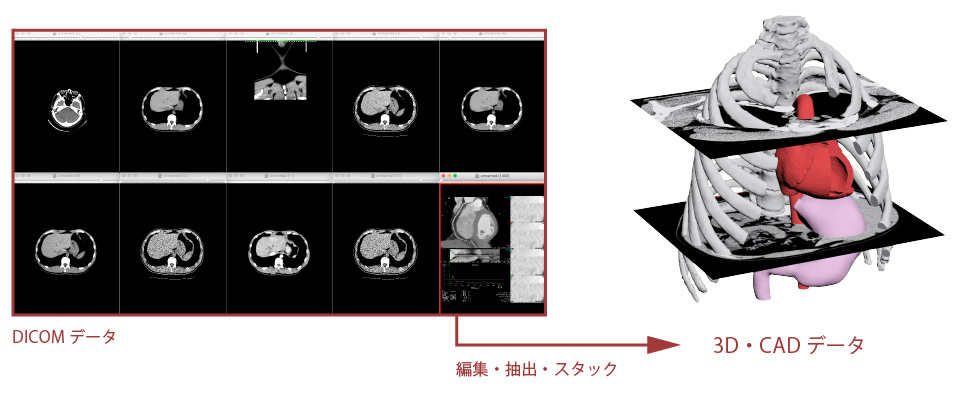

DICOMデータから3Dデータ作成 DICOMデータから3Dデータ作成

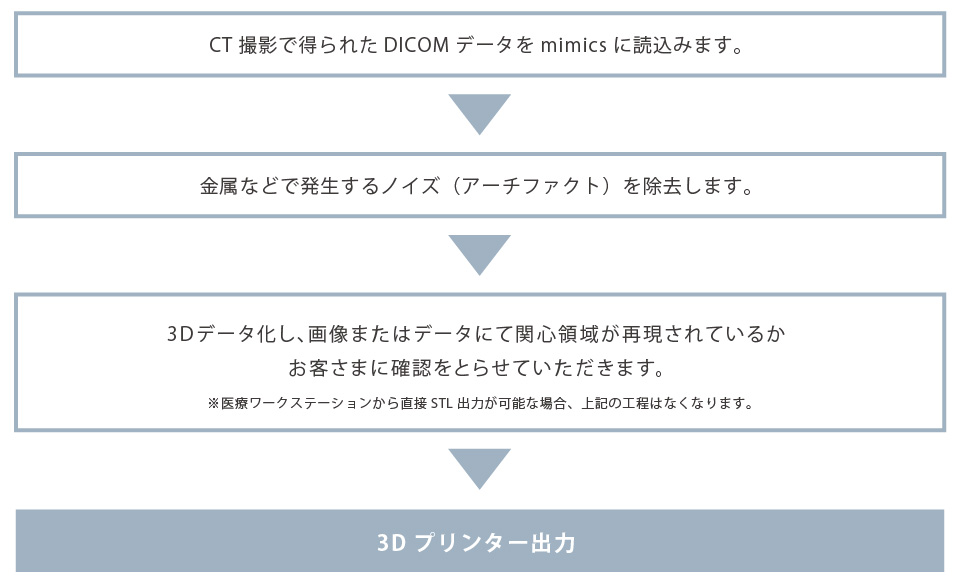

DICOMデータから3Dデータ作成を行うワークフロー DICOMデータから3Dデータ作成を行うワークフロー

工法概要

【データ編集】
使用ソフト:mimics・magics

【3Dプリント】
工法:光造形方式
樹脂:TSR-883(シーメット株式会社製 エポキシ樹脂)
積層ピッチ:0.15mm
追加処理: 外側:段差除去+クリア塗装
リードタイム:3日
